偏置電流源電路的對與錯

發布時間：2021-01-25 責任編輯：lina

【導讀】下面的電流源偏置電路究竟哪個結構是對的？幾乎每個模擬IC課程都會講這個例子，可是始終有人搞不清楚。

下面的電流源偏置電路究竟哪個結構是對的？幾乎每個模擬IC課程都會講這個例子，可是始終有人搞不清楚。

常見的電流源偏置電路

在介紹gm/Id的集成電路設計方法時，有一個實例就是設計一個簡單的電流源偏置，關于電流源偏置的原理也在其中仔細推導。

上圖中的兩個電路結構是應聘模擬集成電路設計崗位時最常見的電路結構之一，經常有面試官拿這個結構出一些問題。

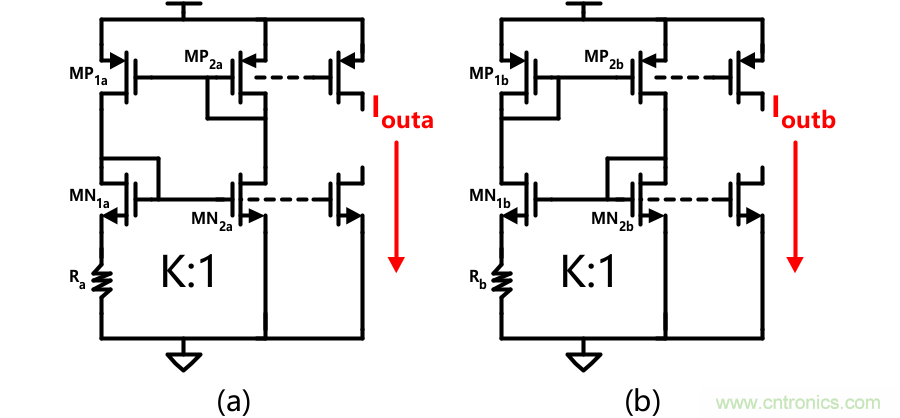

問題很簡單：假設所有MOS管都工作在飽和區，NMOS尺寸比例如圖中標注所示（K>1），那么上圖中哪個電路工作的更好，給出合理的理由？

有兩個關于該電路的推導，分別是輸出電流表達式與兩個NMOS跨導的比值，這兩個結論會在后面用到。

利用電流表達式，推導出

與

的跨導比值為：

對于初學者來說乍一看覺得兩個電路貌似一樣，都是NMOS的

電壓差值通過電阻R產生電流，那么哪個才是正確的呢？

很多同學會在其它地方見到各種各樣的解釋，最終都告訴大家，右邊的電路才是可以穩定工作的。

無外乎兩種說法，第一種說法：圖中是正反饋，圖中是負反饋；第二種說法：兩個圖中電路都是正反饋，不過圖中反饋系數大于1，圖中反饋系數小于1。

以上兩種說法到底哪種是正確？回答這個是需要具體計算和推導的。

從電流角度理解該電路的反饋特性

從電流角度理解上面偏置電路的時候首先要有一個認識：對于偏置電路中尺寸比為K:1的

和

，

接成源極負反饋的形式時，兩個NMOS的

比值為：

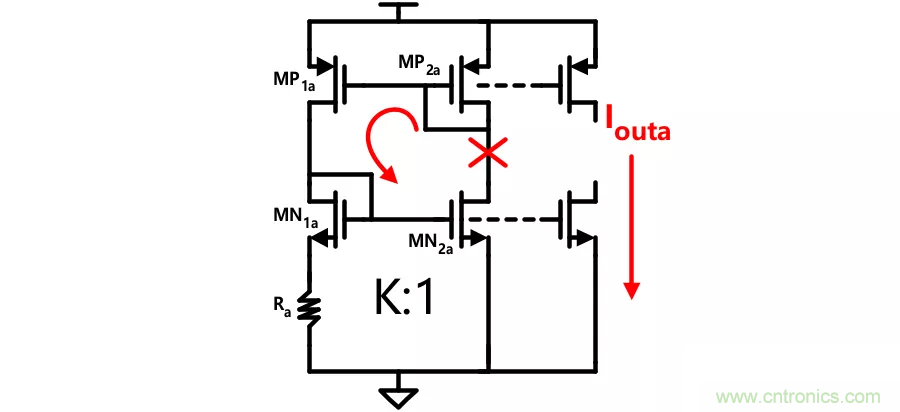

上圖中從紅色標記處斷開環路，假設紅色標記處有一個電流擾動

，那么流過

和

的電流為

，按照逆時針?lè)较蚍治觯?/div>

通過PMOS電流鏡，流過

和

的電流為

;

通過

和

的鏡像關系之后，流過

的電流現在為

;

經過上面兩個過程，可見電流通過環路之后被放大了

倍，該電路是一個正反饋，如果

，那么該電路反饋系數大于1（顯然成立）。

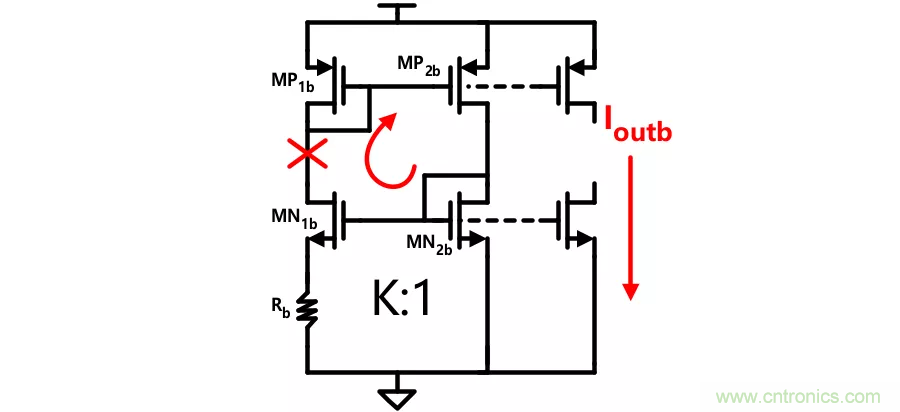

上圖中從紅色標記處斷開環路，假設紅色標記處有一個電流擾動

，那么流過

和

的電流為

，按照順時針?lè)较蚍治觯?/div>

通過PMOS電流鏡，流過

和

的電流為

;

通過

和

的鏡像關系之后，流過

的電流現在為

;

經過上面兩個過程，可見電流通過環路之后被縮小了

倍，該電路是一個正反饋，如果

，那么該電路反饋系數小于1（顯然成立）。

通過上面的兩個簡單分析，可以得到結論：上面兩個圖中電路都是正反饋，不過圖中反饋系數大于1，圖中反饋系數小于1。

從電壓角度理解該電路的反饋特性

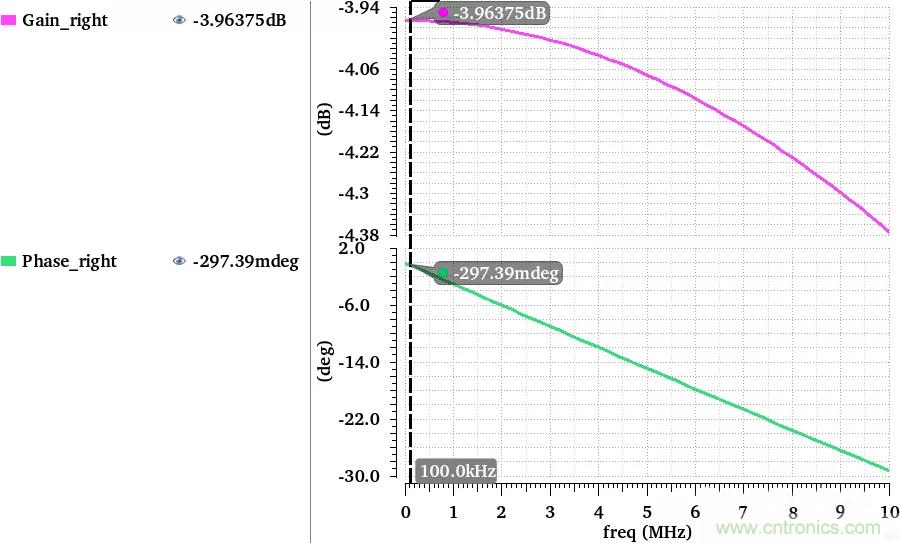

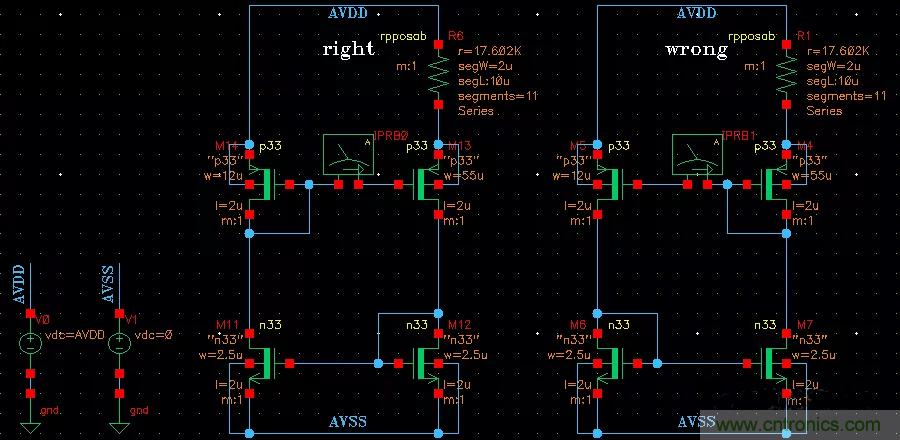

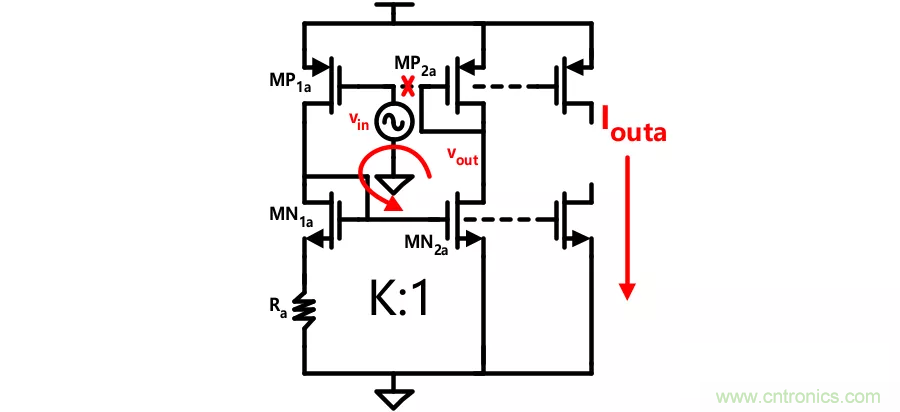

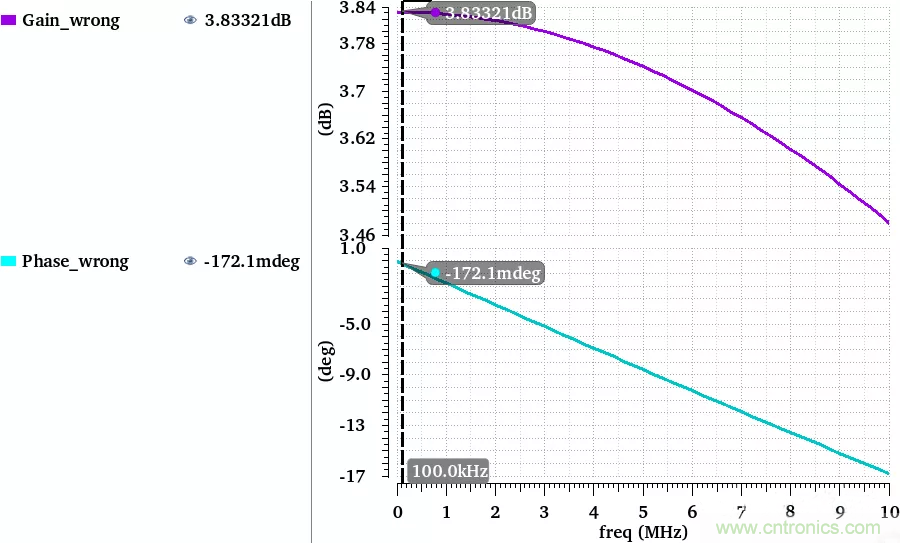

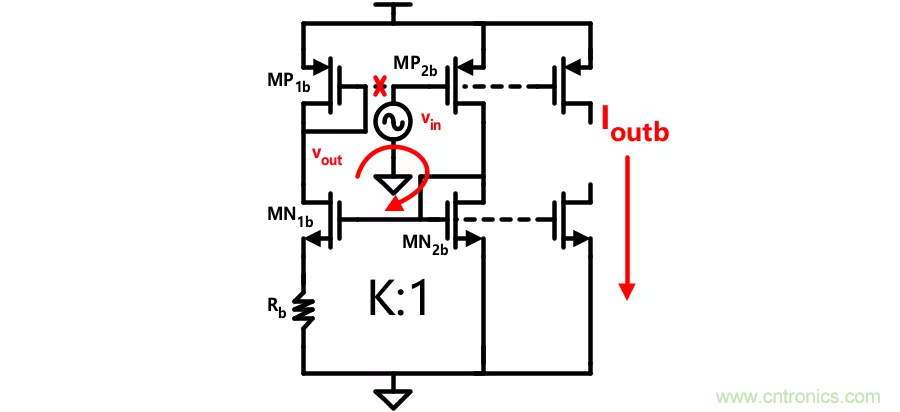

以上從電流角度的理解沒有詳細的推導，如果還不能說服你，那么可以閱讀以下具體的環路增益推導過程，假設按照?qǐng)D中標注斷開環路，并加入小信號干擾，計算環路增益。
