【導讀】在學習繼電器知識時, 有一些線圈電壓規格可能不太好理解。規格書中列出的線圈電壓通常有4種規格。本文將以繼電器Z2352-ND為例進行講解。這是一個單刀單鍘非自鎖繼電器, 帶有1個A型（常開）觸點組。
線圈電壓或標稱電壓 - 12VDC - 這是操作線圈的標稱電壓。雖然知道這一點很重要, 但它并沒有告訴我們關于可用電壓范圍的全部信息。
關閉電壓（最小值） - 1.2VDC - 此電壓規格指明線圈何時不再通電。低于此電壓值的任何電壓, 都不能使線圈使能, 并且觸點將處于開啟狀態。
導通電壓/啟動電壓（最大值） - 9VDC - 此規格指明線圈何時一定通電。處于此電壓時, 線圈上的電壓一定會使線圈使能并使觸點閉合。
最大線圈電壓 - 20.4VDC -這是您可以安全操作線圈的最大電壓。這通常與溫度相關。例如, 該零件在23°C時的電壓為20.4VDC。容差為10%, 但最安全的做法是是盡可能接近標稱電壓。

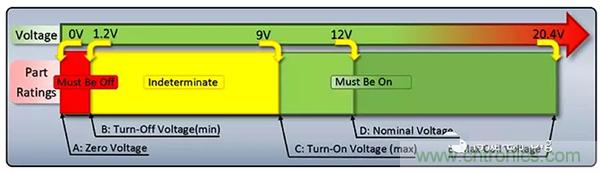

通過這些數字, 您會發現范圍并不確定。在我們作為示例的零件中, 此范圍為1.2VDC至9VDC。通常來說, 在此范圍內, 繼電器將保持在最后狀態, 但在此范圍內, 狀態也有可能發生改變。因此, 不建議在此范圍內操作。下圖中列出了范圍數據。
從0-1.2VDC, 繼電器一定處于斷電（關閉）狀態。（紅色區域）
從1.2VDC到9VDC, 繼電器處于不確定的范圍內。（黃色區域）
從9VDC到20.4VDC, 繼電器一定處于通電（接通）狀態（綠色區域）
