EL（Electroluminescence） 發光屏是一種電致發光材料發光屏，在結構上，電致發光材料夾在兩個電極之間。它的上電極是一種透明的導電膜，稱為ITO膜（Indium Tin Oxide film），用于透射光線，而下電極是第二電極，其材料為銀或碳或鋁電極，發光材料EL主要有硫化鋅、硫化鈣或硫化鍶，再攙雜其它成份如鎂、釤、銪或添加熒光染色劑等，來調整光的亮度和顏色。改變激勵頻率同樣能引起光的顏色變化。冷光背光系統多用于為液晶顯示器（LCD）提供背光。手表里經常用到EL，很多手表都有EL背光。通常手表里用的是集成EL驅動電路。因集成的EL驅動電路比較簡單，本文就不敘述了，本文講述的是用單片機內建的冷光驅動器來驅動EL。

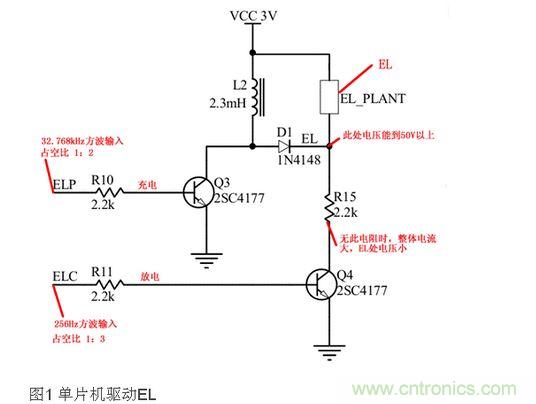

如圖1所示。占用了單片機兩個IO，其中ELP用于充電，ELC用于放電（維持一個交變電壓）。充電電路是經典的Boost升壓電路。三極管可采用任意小功率三極管，開關管更好。透過循環充放電的動作，在EL面板上產生了一個交變的電壓，不同的電壓值和頻率可以獲得各種不同的亮度和色彩。1

電路原理：電路需要注意R15，若不加此限流電路，整個電路功耗將非常大。如果單片機沒有冷光驅動器，那么就要占用兩個定時器來輸出方波了。升壓后的電壓不能簡單的參照Boost升壓來分析，若按Boost升壓分析，輸出電壓=輸入電壓/（1-占空比），計算出來才6V，顯然和實際結果不符。需要考慮EL的特性即容性負載。EL并非持續耗電，而是在耗電的同時逐漸儲能，故不能以一般占空比去換算。此電路純粹只取高電壓，ELP和ELC占空比的設定對電壓影響不是很大，但是占空比的設定能使EL的發光看起來更協調。
