導言:Avago推出新系列光學隔離電壓傳感器產品,這個系列為業內第一個采用特別面向電壓感應優化Sigma-Delta調制技術的光隔離放大器產品,通過提供1GΩ輸入阻抗和2V輸入電壓范圍的光隔離放大器,簡化電機驅動和可再生能源系統設計。

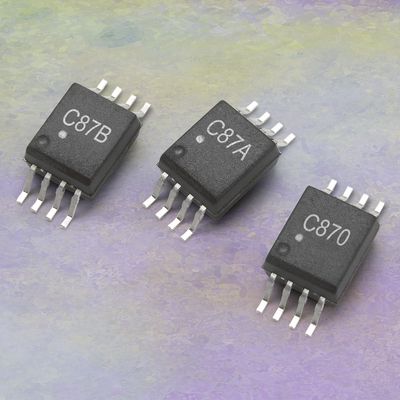

通信和工業應用模擬接口零部件主要供應商Avago Technologies (簡稱: AVAGO),近日宣布推出新系列光學隔離電壓傳感器產品,這個系列為業內第一個采用特別面向電壓感應優化Sigma-Delta調制技術的光隔離放大器產品,目標應用包括常見于電機驅動、開關電源和可再生能源系統中電子功率轉換系統的電壓感應,以及IGBT模塊中NTC熱敏電阻隔離的傳感器接口,ACPL-C87B、C87A和C870提供設計工程師2V輸入電壓范圍以及1GΩ的高輸入阻抗。
對于通用型應用,建議使用±1%增益誤差的ACPL-C87A和±3%增益誤差的ACPL-C870,對于高精密度要求,例如需要精確追蹤因陽光條件變化所產生直流母線電壓變動的可再生能源電源轉換器以及高效伺服和電機驅動應用,則可以采用±0.5%增益誤差的ACPL-C87B。這些電壓傳感器擁有-35ppm/oC低增益飄移的1V/V單位增益和最高0.1%的非線性度。電壓傳感器提供的高電平關斷引腳可以把待機時的IDD1電流降低到僅15μA,使得這些傳感器非常適合電池供電和其他注重功耗的應用。
Avago光電耦合器產品行銷總監Lee Kheng Jam指出:“新光學隔離電壓傳感器系列擁有1GΩ的高輸入阻抗,通過使用較高電阻值的電阻來控制電壓,簡化電阻分壓電路的設計,從而降低負載功率損耗,帶來更高系統效率。”
Avago的光隔離放大器采用先進的Sigma-Detla調制技術和斬波穩定放大器,提供精密、安全以及可靠的電流和電壓感應,應用于電機驅動和功率轉換超過20年,新產品的差分輸出設計提供超越其他產品的隔離模式噪聲抑制、低偏移、高增益精確度和穩定性以及100kHz的廣信號帶寬。
內置強化安全絕緣和高共模抑制(CMR, Common Mode Rejection)能力可以避免錯誤的電壓測量和確保高噪環境下的可靠運行,這些光學隔離電壓傳感器擁有15kV/μs的共模瞬變抗擾度,并通過CSA和IEC/EN/DIN EN60747-5-5 VIORM為1230VPEAK的安全認證。另外,這些傳感器也通過UL 1577 5000Vrms/1min的UL認證。
ACPL-C87x電壓傳感器采用8引腳延展型SO-8(SSO-8)封裝供貨,爬電距離和電氣間隙皆為8mm,符合全球安全規范要求,并擁有-40oC到+105oC的廣大工作溫度范圍。
產品供貨情形
Avago直接銷售渠道及全球分銷合作伙伴現在可提供ACPL-C87x電壓傳感器樣品及產品。
關于Avago Technologies
Avago Technologies是無線、有線以及工業應用模擬接口器件領先供應商。公司運用III-V族化合物和硅半導體設計和處理的核心競爭優勢,向近4萬名客戶提供豐富的模擬、混合信號以及光電器件和子系統產品。以卓越的客戶服務支持為后盾,公司面向無線通信、有線基礎設施、工業以及汽車電子等多樣化終端市場提供產品。Avago承襲惠普(Hewlett-Packard)公司至今50年的技術創新傳統,員工遍布全球。
Avago推出業內第一款面向電壓感應優化的光隔離放大器
發布時間:2012-07-11
