【導讀】電位器是一種通過機械調節改變電阻值的電子元件，由電阻體、滑動觸點和端子組成，具有三個引出端，可實現電壓分壓或電流調節功能。其核心作用是通過滑動觸點的位移改變有效電阻長度，從而調整輸出信號。
一、定義與工作原理
1.1 技術定義
電位器（Potentiometer）是一種通過機械調節改變電阻值的電子元件，由電阻體、滑動觸點和端子組成，具有三個引出端，可實現電壓分壓或電流調節功能。其核心作用是通過滑動觸點的位移改變有效電阻長度，從而調整輸出信號。
1.2 物理原理
電位器基于分壓原理工作：輸入電壓施加于電阻體兩端，滑動觸點位置決定輸出電壓。例如，旋轉式電位器通過旋鈕改變觸點位置，線性電位器的阻值與位移成比例，而對數式電位器則適應人耳感知特性，常用于音量控制。
二、分類與技術特性
2.1 結構分類
1. 線繞電位器：電阻體由金屬絲繞制，精度高（±0.1%）、功率大（可達10W），但高頻性能差，適用于工業儀器。
2. 非線繞電位器：
●碳膜電位器：成本低、阻值范圍寬，但耐潮性差，廣泛用于消費電子。
●導電塑料電位器：分辨率高、壽命長（1000萬次循環），適用于伺服系統，如德國metallux WPL-OS系列。
●玻璃釉電位器：耐高溫、高頻性能優異（>100MHz），適合精密校準。
2.2 調節方式分類
●旋轉式：常見于音量控制，旋轉角度270~300°。
●滑動式：用于混音器或均衡器，直觀調節。
●多圈式：精度達0.01%，用于工業儀表調校。
2.3 電阻變化規律
●線性（B型）：阻值與位移成線性關系，用于精密分壓。
●對數（A型）：適應音頻信號調節，如音量控制。
三、優勢與核心參數

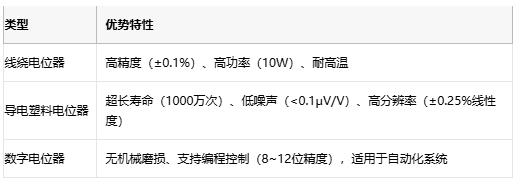

3.1 技術優勢
3.2 關鍵性能參數
●阻值范圍：1Ω~10MΩ，碳膜電位器覆蓋最廣。
●溫度系數：線繞電位器低至±10ppm/℃，碳膜電位器可達±500ppm/℃。
●額定功率：0.125W（微型）至5W（工業級）5。
●機械壽命：導電塑料電位器可達1000萬次，碳膜電位器約10萬次89。
四、應用場景與成本分析
4.1 典型應用
●消費電子：音量調節（對數式電位器占80%市場）7。
●汽車電子：座椅位置檢測（車規級電位器需通過AEC-Q200認證）6。
●工業控制：伺服電機調校（多圈精密電位器精度±0.05%）9。
●醫療設備：CT掃描儀電壓校準（要求±0.01%精度）6。

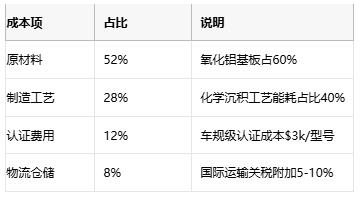

4.2 成本構成（以1kΩ碳膜電位器為例）
五、選型策略與頭部廠商對比
5.1 選型黃金法則
1.技術匹配：
●高精度場景（如醫療）選用導電塑料或玻璃釉電位器。
●高溫環境優先線繞電位器（耐250℃）89。
2. 成本優化：
●消費電子可選碳膜電位器（單價0.01 0.1）。
●工業領域采用國產替代（風華高科價格比國際低30%）6。
3. 供應安全：
●關鍵電路采用阿爾卑斯阿爾派（交期12周），通用電路切換國產（交期4周）46。

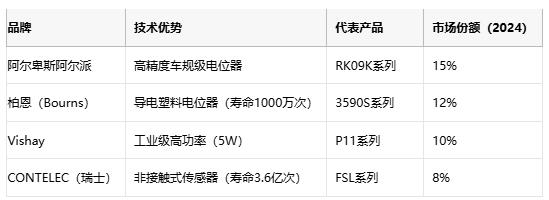

5.2 國際頭部廠商

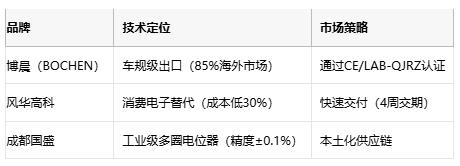

5.3 國內頭部廠商
六、未來趨勢與挑戰
1. 智能化集成：數字電位器（如ADI AD5292）支持I2C控制，逐步替代機械調節9。
2.新材料應用：石墨烯復合碳膜研發中，功率密度有望提升至3W/cm39。
3.國產替代加速：預計2027年，200W以下市場國產化率達95%6。
結語
電位器作為電路調控的核心元件，其技術演進直接推動消費電子、汽車等萬億級市場發展。國際廠商憑借材料與工藝優勢主導高端市場，而國內企業通過成本優化和快速響應實現中低端替代。選型需綜合考慮精度、環境耐受性及供應鏈韌性，方能在性能與成本間實現最優平衡。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
