【導讀】金屬膜電阻(Metal Film Resistor)是在高純度陶瓷基板(通常為Al?O?)表面,通過真空沉積工藝形成鎳鉻合金(NiCr)或氮化鉭(TaN)薄膜,再經激光微調達到目標阻值的精密電阻器。


一、金屬膜電阻技術特性與制造工藝


金屬膜電阻技術解析與產業應用指南


1.1 定義與結構


金屬膜電阻(Metal Film Resistor)是在高純度陶瓷基板(通常為Al?O?)表面,通過真空沉積工藝形成鎳鉻合金(NiCr)或氮化鉭(TaN)薄膜,再經激光微調達到目標阻值的精密電阻器。其核心結構包含:


  • 基材:96%氧化鋁陶瓷(熱導率24W/mK)

  • 電阻層:厚度0.1-1μm的合金薄膜

  • 保護層:環氧樹脂/玻璃釉涂層(耐壓>500V)

  • 端電極:銀鈀合金(AgPd)鍍鎳結構


1.2 工作原理


電阻值由薄膜材料電阻率(ρ)、長度(L)、寬度(W)和厚度決定,公式為:


金屬膜電阻技術解析與產業應用指南


通過激光刻蝕形成螺旋溝道,精確調整L/W比值,實現±0.1%的阻值控制精度。

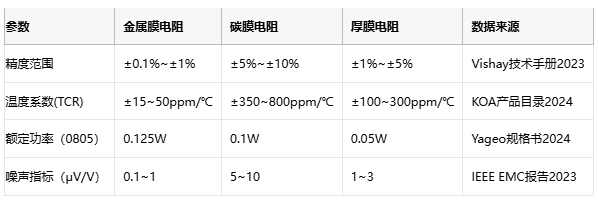

1.3 核心性能參數對比

金屬膜電阻技術解析與產業應用指南


二、應用場景與成本模型

2.1 主要應用領域

  1. 精密儀器

    • 萬用表基準電阻:±0.05%精度,TCR<±10ppm/℃

    • 醫療傳感器:噪聲<0.5μV/V,通過ISO 13485認證

  2. 汽車電子

    • ECU信號調理:AEC-Q200認證,耐硫化物>1000h

    • BMS電壓采樣:0.1%匹配精度,耐壓>100V

  3. 工業控制

    • PLC模擬量模塊:年漂移率<±0.02%

    • 變頻器驅動電路:脈沖負載能力>10倍額定功率

  4. 消費電子

    • 手機快充電路:0402封裝,耐回流焊3次

    • 音頻設備:無感設計(L<5nH),THD<0.01%

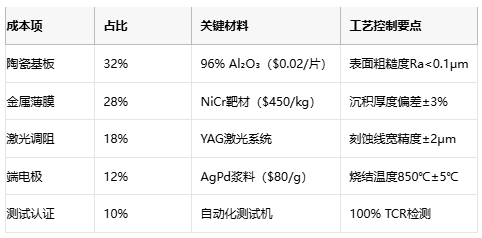

2.2 成本構成分析(以0805封裝1kΩ±1%為例)


金屬膜電阻技術解析與產業應用指南


三、頭部原廠技術對比

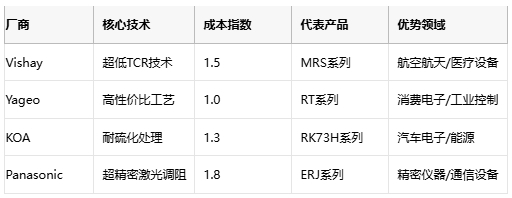

3.1 國際頭部廠商


金屬膜電阻技術解析與產業應用指南

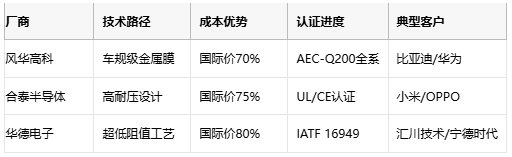

3.2 國內廠商突破


金屬膜電阻技術解析與產業應用指南

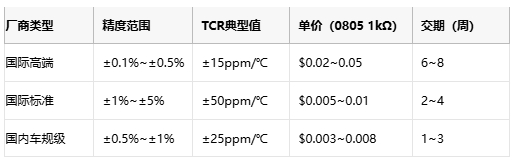

3.3 成本-性能平衡矩陣


金屬膜電阻技術解析與產業應用指南


四、選型要?jiǎng)t與趨勢展望


4.1 關鍵選型參數

  1. 精度匹配

    • 數字電路:±1%精度(單價$0.005)

    • 模擬采樣:±0.1%(成本增加300%)

  2. 功率降額曲線

    • 環境溫度每升高25℃,功率容量下降20%

    • 70℃時0805封裝功率需降額至0.08W

  3. 高頻特性

    • 分布電容:<0.5pF(1MHz下阻抗偏差<0.1%)

    • 自感系數:<10nH(100MHz應用場景)

4.2 技術發展趨勢

  1. 微型化:01005封裝(0.4×0.2mm)量產普及

  2. 高功率:1206封裝功率提升至0.25W(傳統0.125W)

  3. 智能化:內置溫度傳感器(精度±1℃)

  4. 綠色制造:無鉛化率>95%(RoHS 3.0標準)
